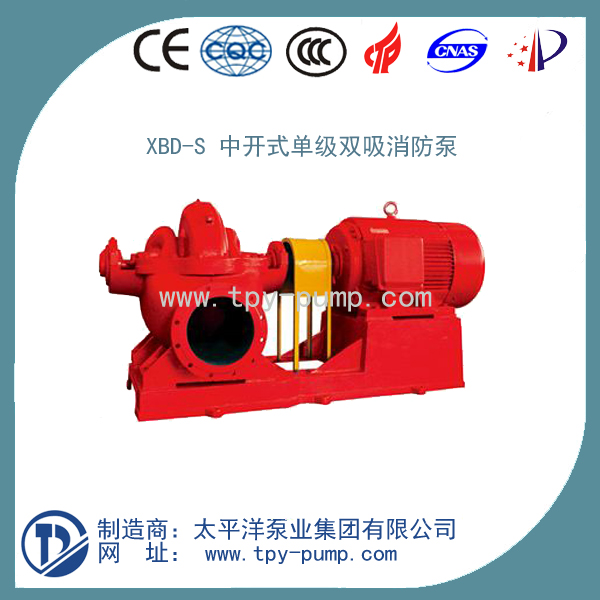

XBD-S型單級雙吸中開蝸殼式消防泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
XBD-S型單級雙吸中開蝸殼式消防泵產品概述：
XBD-S型單級雙吸中開蝸殼式消防泵，是我司引進德國先進技術生產的高性能水泵。泵通過使用原型葉輪和改型葉輪及其切割，型譜飽滿寬廣、使用效率高，在型譜性能范圍內，可提供恰當滿足用戶所需要的任意流量揚程工作點的水泵。其采用了目前國內外最優秀的可自平衡軸向力及徑向力的水力模型，性能穩定、效率高、結構緊湊、振動小、泵體耐壓高、安裝維修方便。主要用于消防系統增壓送水，也可適用于自來水廠、灌溉、排水泵站、電站、空調循環用水、工業供水系統、消防系統、船舶工業、煉油系統、采礦等輸送液體的場合。
XBD-S型單級雙吸中開蝸殼式消防泵應用范圍：
XBD-S型消防泵組可供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。主要用于消防系統增壓送水，也可應用于廠礦給排水、高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。
XBD-S型單級雙吸中開蝸殼式消防泵產品特點：
1、內置式密封潤滑結構：泵內置式密封潤滑結構，密封循環水對泵密封系統的潤滑、沖洗更為直接、有效。
2、外形美觀：直線型的外觀并在泵蓋上附加強筋，內置式密封潤滑結構使泵整體結構渾然一體，靈活的結構設計使泵更加精美大方。
3、高效率：采用CFD計算流體動力學，分析計算出泵內壓力分布和速度分布關系、優化泵的流道設計，確保泵有高效的水力形線，提高了泵的效率。泵體采用雙流道設計，以減小徑向力。泵體、泵蓋、葉輪等過流部采用樹脂砂板模造型，保證了外觀及流道尺寸以及泵的水力效率。
4、平衡精度高：轉子部件動平衡精度為G1.0級。
5、軸：軸短且剛性好，增加軸徑，以延長軸承和機械密封的使用壽命。軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。
6、雙蝸殼：高揚程泵采用雙蝸殼結構，減輕了徑向力。
XBD-S型單級雙吸中開蝸殼式消防泵型號意義：
XBD4.0/40-150S-50A
XBD-消防泵組代號
4.0-設計壓力(1/10MPa)即揚程為44米
40-設計流量 (L/S)
150-進口直徑 (mm)
S-蝸殼雙吸式
50-水泵揚程
A-葉輪第一次切割
性能參數
XBD-S型單級雙吸中開蝸殼式消防泵主要性能參數 ：
|
序 |
型號 |
進、出口徑 |
流量 |
出口壓力 |
功率 |
轉速 |
|
DN(mm) |
(L/S) |
(Mpa) |
(kw) |
(r/min) |
||
|
1 |
XBD5.0/44-150S-50 |
150-100 |
44 |
5.0 |
37 |
2900 |
|
2 |
XBD4.0/40-150S-50A |
150-100 |
40 |
4.0 |
30 |
2900 |
|
3 |
XBD3.6/37-150S-50B |
150-100 |
37 |
3.6 |
22 |
2900 |
|
4 |
XBD7.8/44-150S-78 |
150-100 |
44 |
7.8 |
55 |
2900 |
|
5 |
XBD6.2/40-150S-78A |
150-100 |
40 |
6.2 |
45 |
2900 |
|
6 |
XBD4.2/77.7-200S-42 |
200-150 |
77.7 |
4.2 |
45 |
2900 |
|
7 |
XBD3.6/75-200S-42A |
200-150 |
75 |
3.6 |
37 |
2900 |
|
8 |
XBD6.3/77.7-200S-63 |
200-150 |
77.7 |
6.3 |
75 |
2900 |
|
9 |
XBD4.6/75-200S-63A |
200-150 |
75 |
4.6 |
55 |
2900 |
|
10 |
XBD4.4/66.3-200S-63B |
200-150 |
66.3 |
4.4 |
45 |
2900 |
|
11 |
XBD9.5/77.7-200S-95 |
200-125 |
77.7 |
9.5 |
132 |
2900 |
|
12 |
XBD8.5/75-200S-95A |
200-125 |
75 |
8.5 |
110 |
2900 |
|
13 |
XBD7.5/72.2-200S-95B |
200-125 |
72.2 |
7.5 |
90 |
2900 |
|
14 |
XBD1.4/134.7-250S-14 |
250-200 |
134.7 |
1.4 |
30 |
1450 |
|
15 |
XBD1.1/120-250S-14A |
250-200 |
120 |
1.1 |
18.5 |
1450 |
|
16 |
XBD2.4/134.7-250S-24 |
250-200 |
134.7 |
2.4 |
45 |
1450 |
|
17 |
XBD2.0/115-250S-24A |
250-200 |
115 |
2.0 |
37 |
1450 |
|
18 |
XBD3.9/134.7-250S-39 |
250-200 |
134.7 |
3.9 |
75 |
1450 |
|
19 |
XBD3.0/130-250S-39A |
250-200 |
130 |
3.0 |
55 |
1450 |
|
20 |
XBD6.5/134.7-250S-65 |
250-150 |
134.7 |
6.5 |
132 |
1450 |
|
21 |
XBD4.8/116.6-250S-65A |
250-150 |
116.6 |
4.8 |
90 |
1450 |
|
22 |
XBD1.2/219.4-300S-12 |
300-300 |
219.4 |
1.2 |
37 |
1450 |
|
23 |
XBD1.0/200-300S-12A |
300-300 |
200 |
1.0 |
30 |
1450 |
|
24 |
XBD1.9/219.4-300S-19 |
300-250 |
219.4 |
1.9 |
55 |
1450 |
|
25 |
XBD1.6/200-300S-19A |
300-250 |
200 |
1.6 |
45 |
1450 |
|
26 |
XBD3.2/219.4-300S-32 |
300-250 |
219.4 |
3.2 |
90 |
1450 |
|
27 |
XBD2.6/200-300S-32A |
300-250 |
200 |
2.6 |
75 |
1450 |
|
28 |
XBD5.8/219.4-300S-58 |
300-250 |
219.4 |
5.8 |
200 |
1450 |
|
29 |
XBD4.9/200-300S-58A |
300-250 |
200 |
4.9 |
160 |
1450 |
|
30 |
XBD4.3/190-300S-58B |
300-250 |
190 |
4.3 |
132 |
1450 |
|
31 |
XBD9.0/219.4-300S-90 |
300-200 |
219.4 |
9.0 |
320 |
1450 |
|
32 |
XBD7.8/210-300S-90A |
300-200 |
210 |
7.8 |
280 |
1450 |
|
33 |
XBD6.7/200-300S-90B |
300-200 |
200 |
6.7 |
220 |
1450 |
備注：部分消防泵型號。
